Zapnout / Vypnout
Krytí IP 65
Isobus
Otáčení displeje
1 vstup pro kameru
Uhlopříčka 4,3"
Dotykový displej
USB
Vibrace
- 30 do + 65 °C
Přeskočit text a přejít přímo na možnost objednání
Přeskočit text a přejít na technické informace

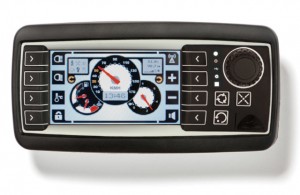

OPUS A3s vychází z modelu OPUS A3e a k tomu nabízí další výhodnější funkce.
Verze A3s umožňuje uživateli snadno implementovat různá uživatelská rozhraní, obsahuje enkodér a je vybavena osmi softwarovými a třemi hardwarovými tlačítky. Obrazovka o úhlopříčce 4,3″ nabízí pravidelné ověřování činností a může být dodávána i v provedení jako analogová rezistivní dotyková obrazovka.
Vícebarevný LED displej je doplněn o další tři stavové LED diody. Vysokorychlostní USB 2.0 na přední straně je umístěno pod krytem jednotky, aby byla zajištěna maximální ochrana proti poškození. OPUS A3s je dále vybaven dvěma CANbus porty, akustickým alarmem s výstupem až 65 dBA a vstupem pro kameru. Výkonný 32bitový 532 MHz procesor nabízí vynikající výkon. To vše je podporováno pamětí RAM 256 MB nebo 1 GB a sériovou pamětí EEPROM 32kB pro uchování parametrů.
Průmyslové těsněné displeje řady OPUS od společnosti Topcon Electronics splňují základní požadavky pro použití v zemědělských, stavebních či multifunkčních vozidlech. Vyznačují se vysokou spolehlivostí, odolností proti nepříznivému prostředí a kvalitním provedením.
Jak vybírat z nabídky průmyslových displejů OPUS.
Imcon Electronics nabízí tři základní modely, OPUS A3, A6 a A8, každý z nich ve verzi Eco nebo Standard. Tyto verze jsou dále rozděleny na Basic a Full. Model OPUS A6 je navíc k dispozici již ve druhé generaci. Vybírat můžete také z modelů B3e, B4e a B6e, které disponují velkou pamětí a displejem. Při výběru displeje a jeho konkrétního modifikace, věnujte dostatečný čas výběru. Modifikace se rozdělují na CAN Generic, CoDeSys a ISO-VT, tato informace je vždy uvedena v tabulce modifikací. Upozorňujeme, že dodatečné přehrání dat displeje nelze provést jinak, než odesláním produktu na výrobce. Pokud si nejste jisti výběrem, kontaktujte nás ještě před nákupem a společně vybereme vhodnou modifikaci.
Displeje si můžete vybrat v provedení bez kláves a nebo s klávesami a otočným ovladačem. Je možné si zvolit, zda displej bude mít dotykovou obrazovku. Napojit lze sběrnice CAN, RS-232, USB a Ethernet, mají ale také vstupy pro videokamery. Přístroje mohou být programovány v prostředí CODESYS, Projektor nebo nativně v prostředí Linux/QT.
Průmyslový displeje OPUS A3s můžete objednat v našem e-shopu. Do objednávky uveďte objednací číslo varianty produktu ze seznamu níže. Neváhejte se na nás obrátit s jakýmkoliv dotazem nebo připomínkou. Pokud vás zajímá individuální cenová nabídka, zeptejte se nás.
Veškeré varianty displeje OPUS A3s
Objednací číslo
| IBS-DU43S-B | OPUSA3SN1CANB000 | Displej barevný Opus A3s 4,3″, 480 x 272 bodů, klávesy na levé i pravé straně displeje, otočný ovládací knoflík, nedotyková obrazovka, základní výbava, CAN Generic, 512 MB uložiště, 128 MB RAM, paměť EEPROM 32kB. |
| IBS-DU43S-BCS | OPUSA3SN1CDSB000 | Displej barevný Opus A3s 4,3″, 480 x 272 bodů, klávesy na levé i pravé straně displeje, otočný ovládací knoflík, nedotyková obrazovka, základní výbava, CoDeSys, 512 MB uložiště, 128 MB RAM, paměť EEPROM 32kB. |
| IBS-DU43S-BVT | OPUSA3SN1ISOB000 | Displej barevný Opus A3s 4,3″, 480 x 272 bodů, klávesy na levé i pravé straně displeje, otočný ovládací knoflík, nedotyková obrazovka, základní výbava, ISO-VT, 512 MB uložiště, 128 MB RAM, paměť EEPROM 32kB. |
| IBS-DU43S-F | OPUSA3SN1CANF000 | Displej barevný Opus A3s 4,3″, 480 x 272 bodů, klávesy na levé i pravé straně displeje, otočný ovládací knoflík, nedotyková obrazovka, plná výbava, CAN Generic, 1 GB uložiště, 256 MB RAM, paměť EEPROM 32kB, zvuková signalizace |
| IBS-DU43S-FCS | OPUSA3SN1CDSF000 | Displej barevný Opus A3s 4,3″, 480 x 272 bodů, klávesy na levé i pravé straně displeje, otočný ovládací knoflík, nedotyková obrazovka, plná výbava, CoDeSys, 1 GB uložiště, 256 MB RAM, paměť EEPROM 32kB, zvuková signalizace |
| IBS-DU43S-FVT | OPUSA3SN1ISOF000 | Displej barevný Opus A3s 4,3″, 480 x 272 bodů, klávesy na levé i pravé straně displeje, otočný ovládací knoflík, nedotyková obrazovka, plná výbava, ISO-VT, 1 GB uložiště, 256 MB RAM, paměť EEPROM 32kB, zvuková signalizace |
Kryt
Orientace na výšku nebo na šířku
W198 x H98 x D64,7 mm
Bez konektoru a kabelů
Paměť
128 MB DDR2 RAM (verze Basic), 256 MB DDR2 RAM (verze Full)
512 MB NAND flash (verze Basic), 1 GB NAND flash (verze Full)
Zdroj napájení
9 … 36 V DC
Programovací prostředí
OPUS Projektor
Codesys-Tools (3.X)
ISO-VT
C / C ++
Displej
4.3 „, 15: 9 TFT transmisivní
480 x 272 px, 400 cd / m2
Kontrastní poměr 400: 1
Uživatelské rozhraní
8 softwarových kláves
3 hardwarové klávesy
Enkodér
Dotyková obrazovka
Operační systém
Linux Kernel 3.0.0 nebo vyšší
Podporované protokoly
CANopen®
CANfreestyle
J1939
Signalizace
Světelný senzor
Vícebarevný LED displej
3 stavové LED diody
Bzučák, přibližně 60 dB(A) (pouze verze Full)
Rozhraní
2 x CANbus ISO 11898
Specifikace CAN 2.0 B active
Ethernet 10/100 Mbit/s Base T (pouze verze Full)
1x RS232 (pouze RxD, TxD, GND)
Analogové/Digitalní I/O (pouze verze Full – 4/3)
4 analogové/digitální vstupy
3 digitální výstupy
1 vysokorychlostní USB 2.0 (verze Basic), 2 vysokorychlostní USB 2.0 (verze Full)
Hodiny reálného času
Zálohováno kapacitorem
Certifikáty
Označení CE
Schválení typu E1
Procesor
32bit, 532 MHz
Freescale® I.MX35 ™
Video
Vstupy: 1 analogový (pouze verze Full)
Vss: 1 V
Napájení kamery: 12 V
Maximální proud: 500 mA
Provozní podmínky
Provozní teplota: -30 ° až + 65 ° C
Skladovací teplota: -40 ° až + 85 ° C
Stupeň krytí: IP65 a IP66
Ochrana proti mechanickým nárazům: Level 2
Ochrana proti náhodným vibracím: Level 2
Ochrana proti periodickým vibracím: Level 2

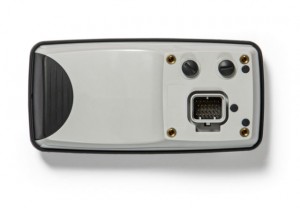

Konektory
Hlavní: AMP Seal, 26 pinů
Video: M12 kulatý, 5ti-pólový, B kódování
Ethernet: M12 kulatý, 4-pólový, D kódování
| Kryt | Displej |
| Orientace na výšku nebo na šířku | 4.3 „, 15: 9 TFT transmisivní |
| W198 x H98 x D64,7 mm | 480 x 272 px, 400 cd / m2 |
| Bez konektoru a kabelů | Kontrastní poměr 400: 1 |
| Paměť | Programovací prostředí |
| 128 MB DDR2 RAM (verze Basic) | OPUS Projektor |
| 256 MB DDR2 RAM (verze Full | Codesys-Tools (3.X) |
| 512 MB NAND flash (verze Basic) | ISO-VT |
| 1 GB NAND flash (verze Full) | C / C ++ |
| Video | Konektory |
| Vstupy: 1 analogový (pouze verze Full) | Hlavní: AMP Seal, 26 pinů |
| Vss: 1 V | Video: M12 kulatý, 5ti-pólový, B kódování |
| Napájení kamery: 12 V | Ethernet: M12 kulatý, 4-pólový, D kódování |
| Maximální proud: 500 mA | |
| Signalizace | Uživatelské rozhraní |
| Světelný senzor | 8 softwarových kláves |
| Vícebarevný LED displej | 3 hardwarové klávesy |
| 3 stavové LED diody | Enkodér |
| Bzučák, přibližně 60 dB(A) (pouze verze Full) | Dotyková obrazovka |
| Rozhraní | Podporované protokoly |
| 2 x CANbus ISO 11898 | CANopen®, CANfreestyle, J1939 |
| Specifikace CAN 2.0 B active | |
| Ethernet 10/100 Mbit/s Base T (pouze verze Full) | Procesor |
| 1x RS232 (pouze RxD, TxD, GND) | 32bit, 532 MHz |
| Analogové/Digitalní I/O (pouze verze Full – 4/3) | Freescale® I.MX35 ™ |
| 4 analogové/digitální vstupy | |
| 3 digitální výstupy | Operační systém |
| 1 vysokorychlostní USB 2.0 (verze Basic) | Linux Kernel 3.0.0 nebo vyšší |
| 2 vysokorychlostní USB 2.0 (verze Full) | |
| Provozní podmínky | Zdroj napájení |
| Provozní teplota: -30 ° až + 65 ° C | 9 … 36 V DC |
| Skladovací teplota: -40 ° až + 85 ° C | |
| Stupeň krytí: IP65 a IP66 | Hodiny reálného času |
| Ochrana proti mechanickým nárazům: Level 2 | Zálohováno kapacitorem |
| Ochrana proti náhodným vibracím: Level 2 | |
| Ochrana proti periodickým vibracím: Level 2 | Certifikáty |
| Označení CE | |
| Schválení typu E1 | |
Společnost Topcon Electronics a.s. má již více než třicetiletou zkušenost ve vývoji a výrobě průmyslových displejů, patří mezi špičkové společnosti v oboru. Veškerý vývoj a výroba probíhá v Německu.
